onshapeInstruction

软件介绍

与传统3D设计软件不同之处

• 是基于数据库式的，不需要本地文件和本地保存
• 安全的云工作环境，不需要下载和安装任何软件
• 更好的性能和稳定性，不会出现软件崩溃或数据丢失的情况
• 高效的团队协作
• 新手入门更快

（个人认为随着网络的进步，云办公创作是一种大趋势）

基础设置

网址：onshape

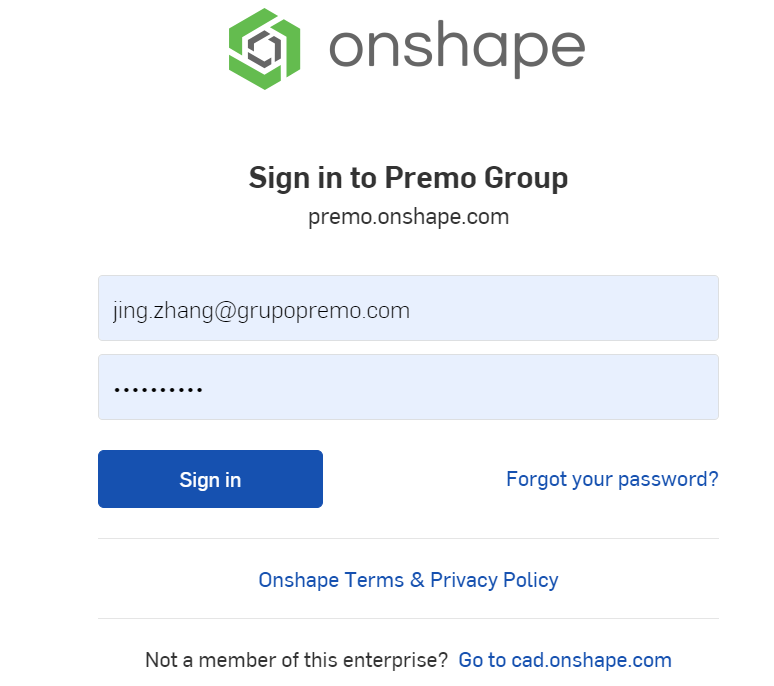

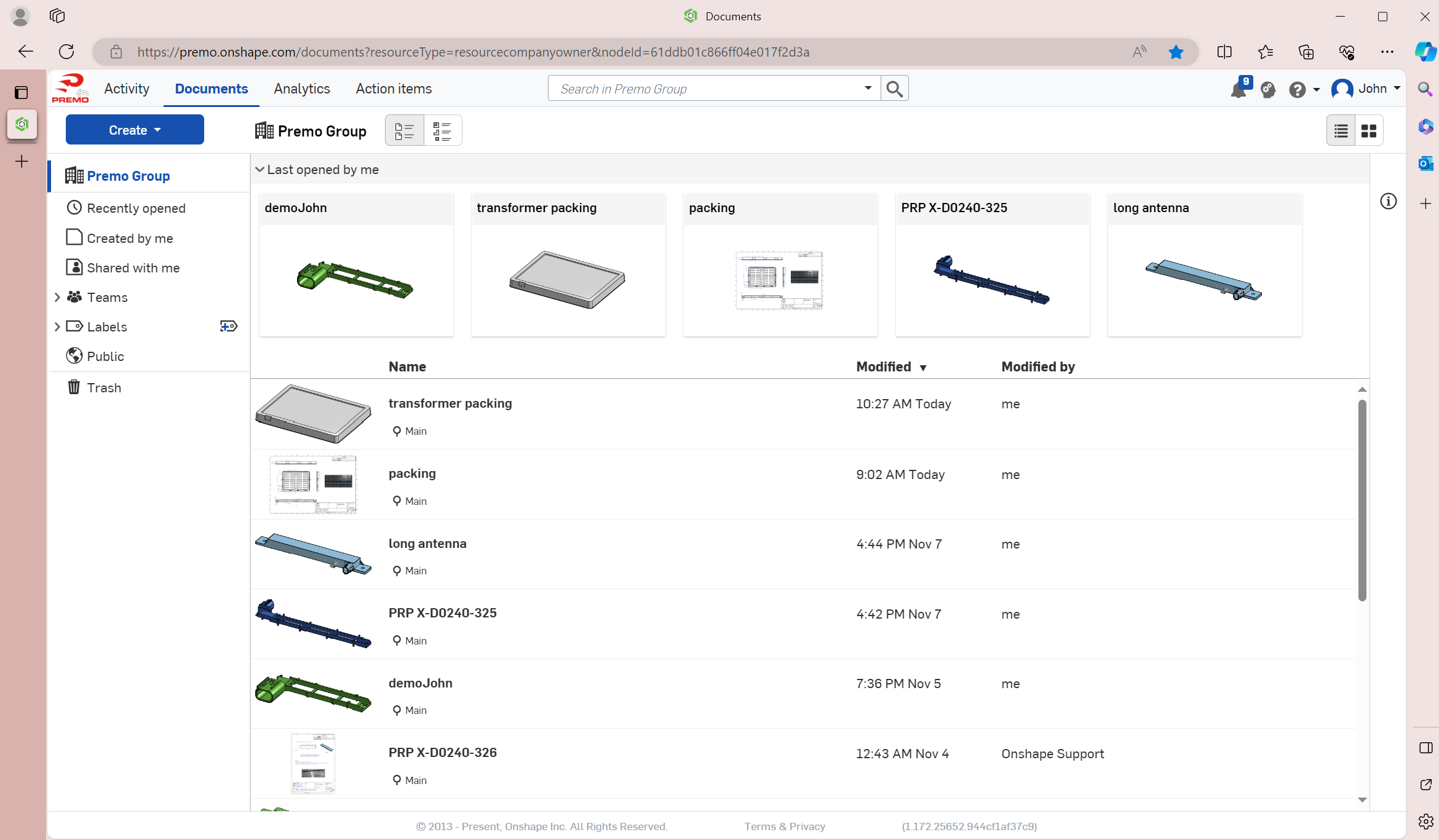

之后登录进入用户界面

左侧功能栏依次为：普莱默集团、最近打开、我创建的、和我分享、团队、标签、公开、垃圾箱

目前，我总结出了onshape上的以下实用功能

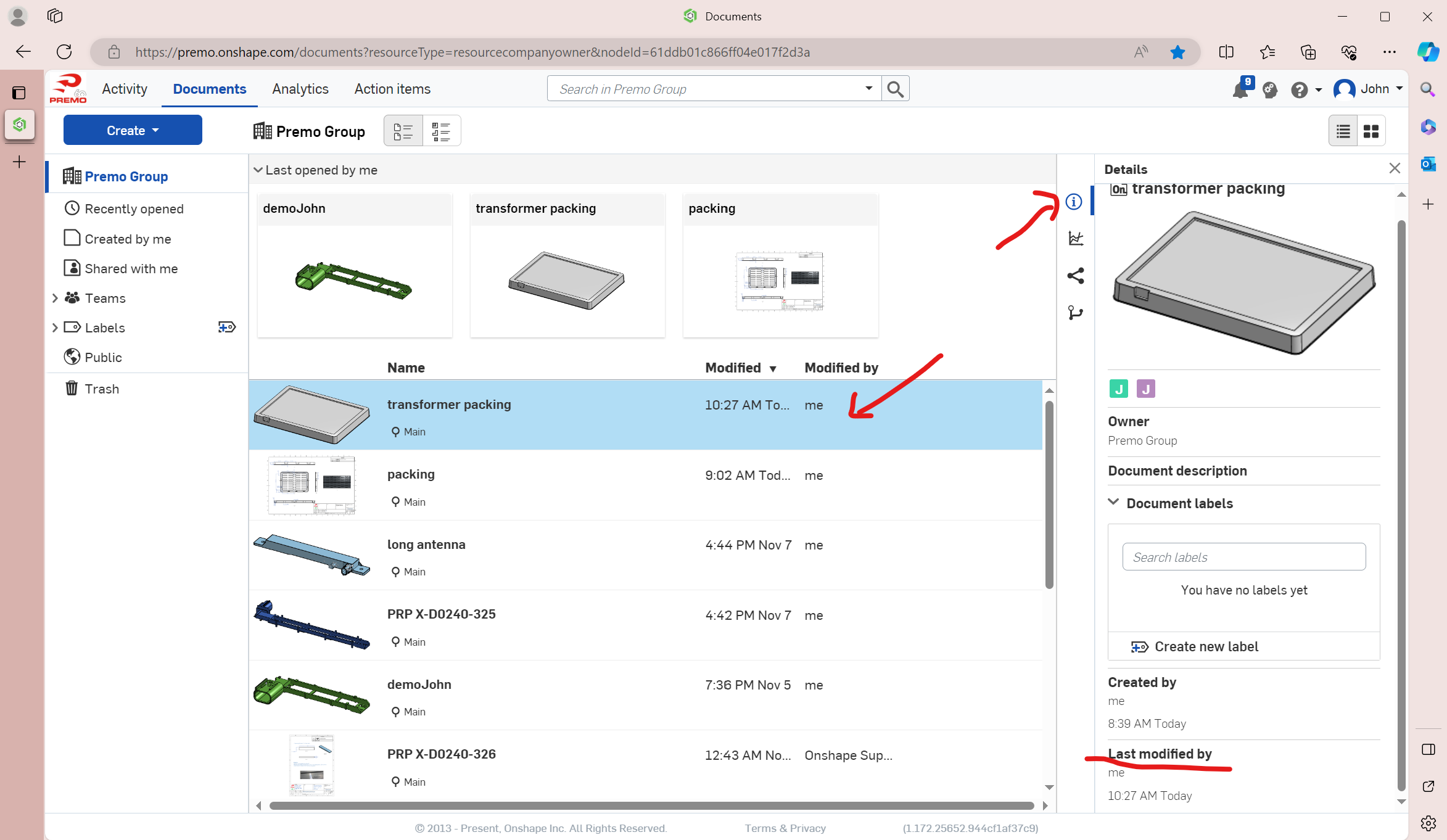

查看创建信息

任意点击一个文件，之后点击右侧“i”型字样，可以看到文件的创建者、创建时间和最后修改者以及最后修改时间

个性化设置

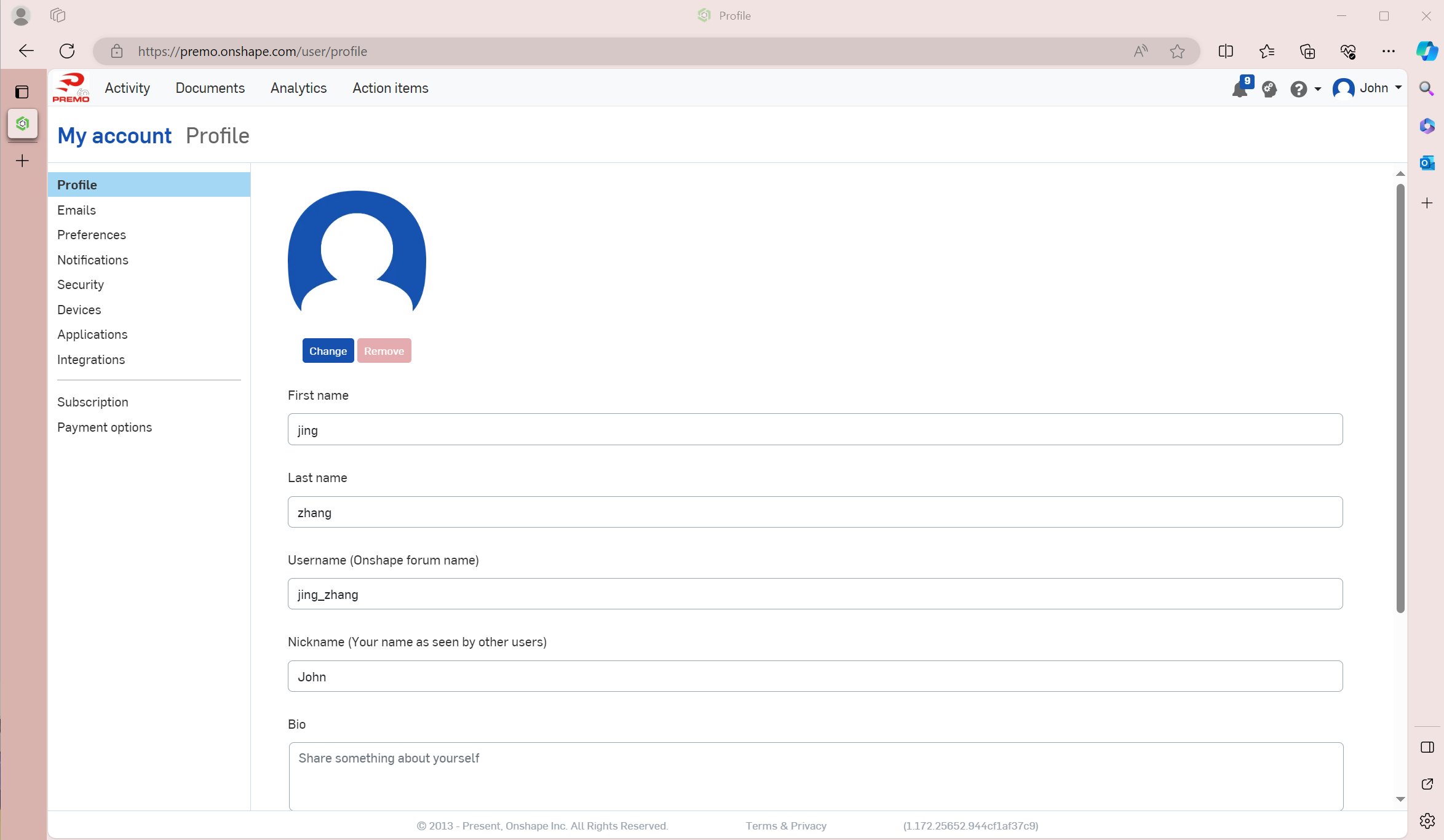

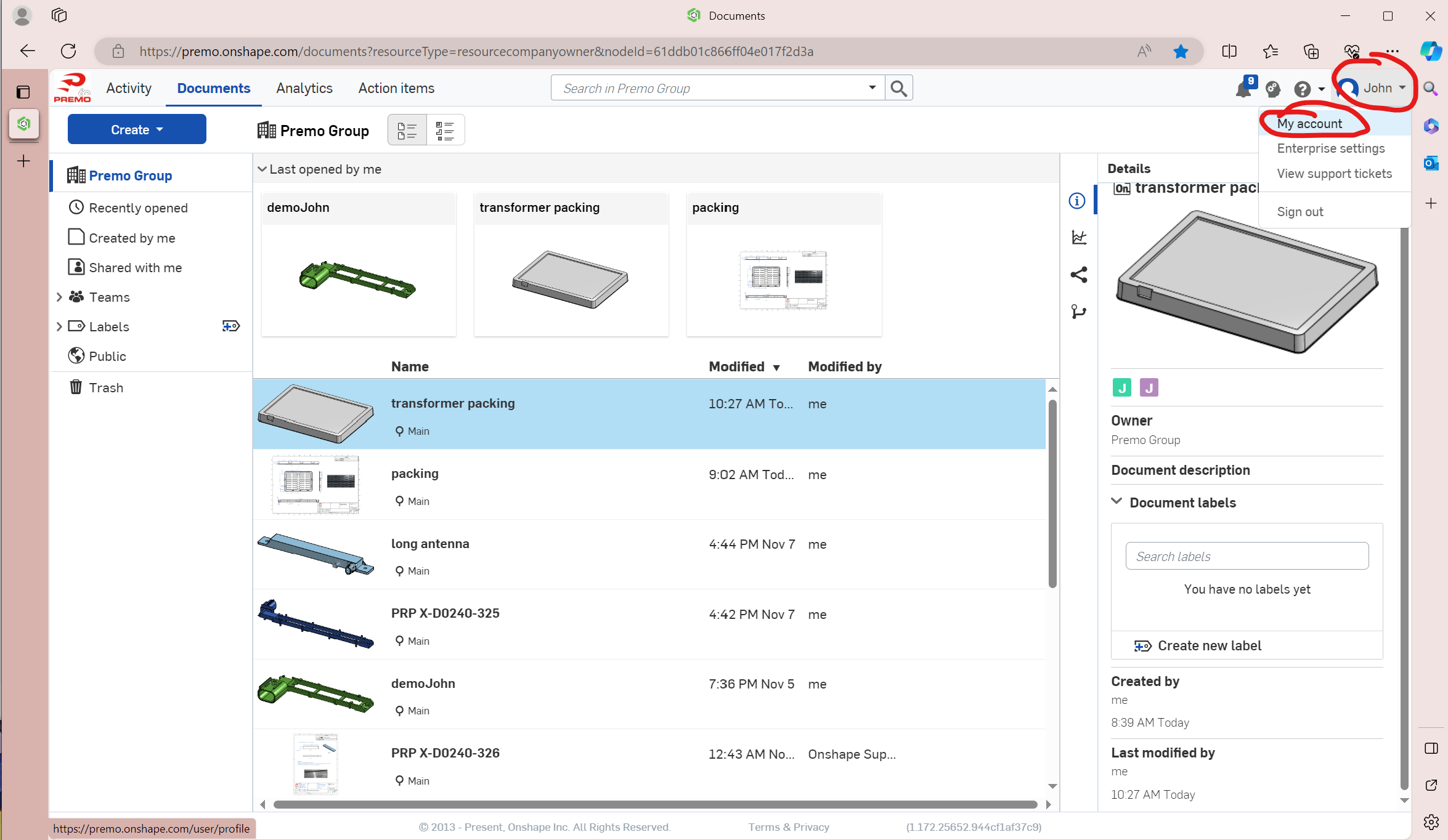

点击右上角自己头像，之后点击account，便可以看到个性化设置

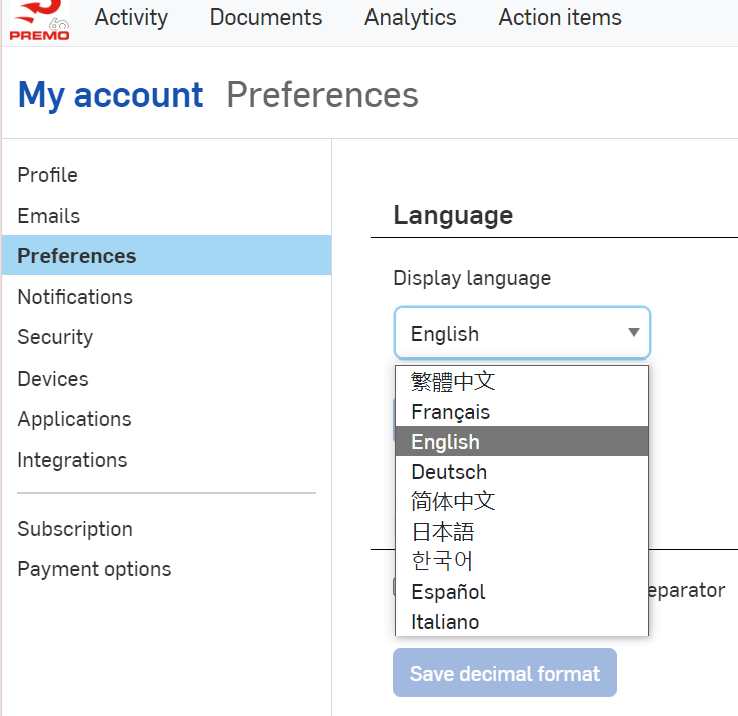

这里重点提一下preference选项。

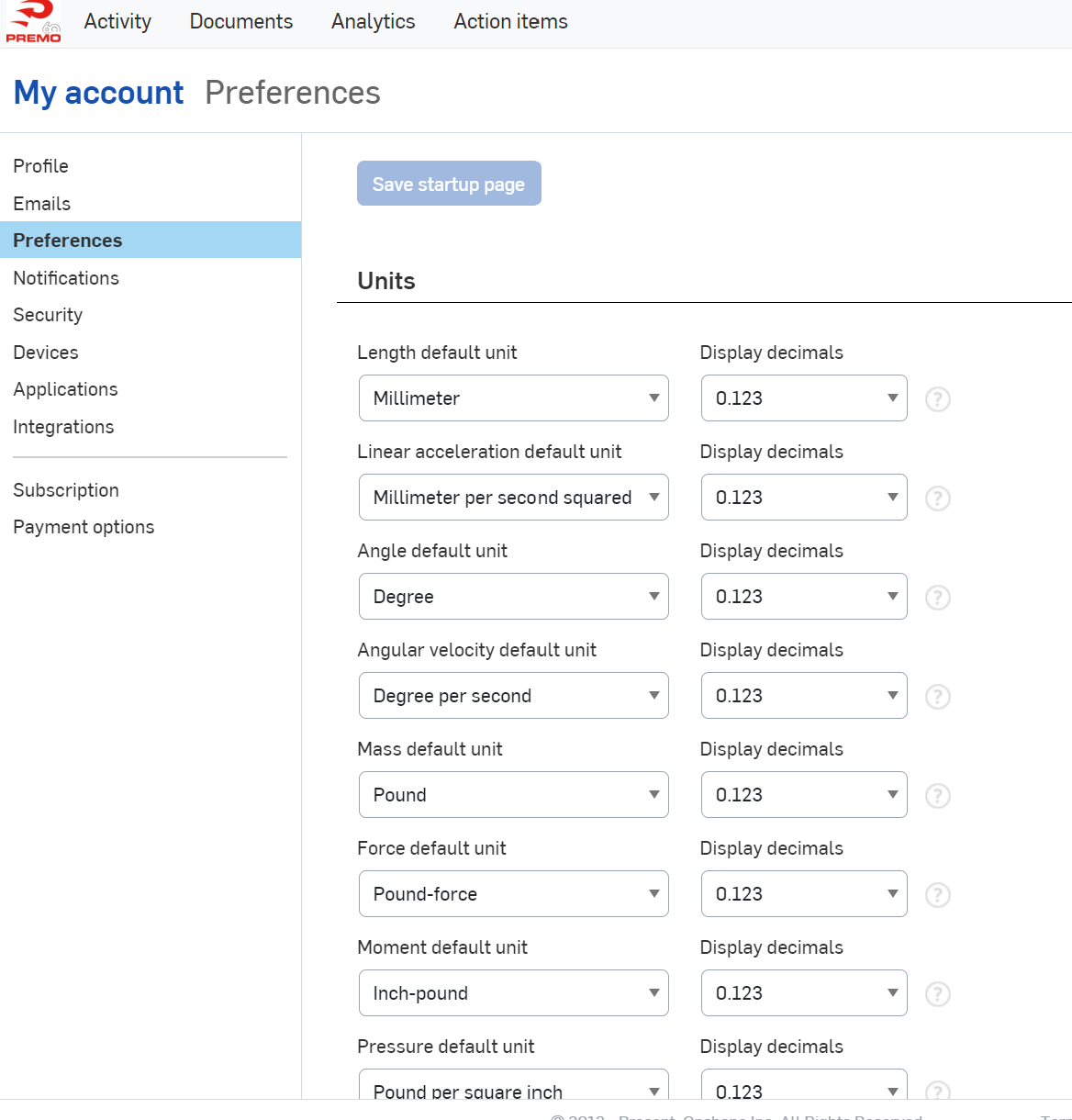

如图所示，这里是可以修改语言的，（个人建议一开始用中文习惯新环境，之后改回英文，以方便之后的工作沟通） 修改语言之后重新登陆一下便可生效。继续下滑，可以看到units选项的设置

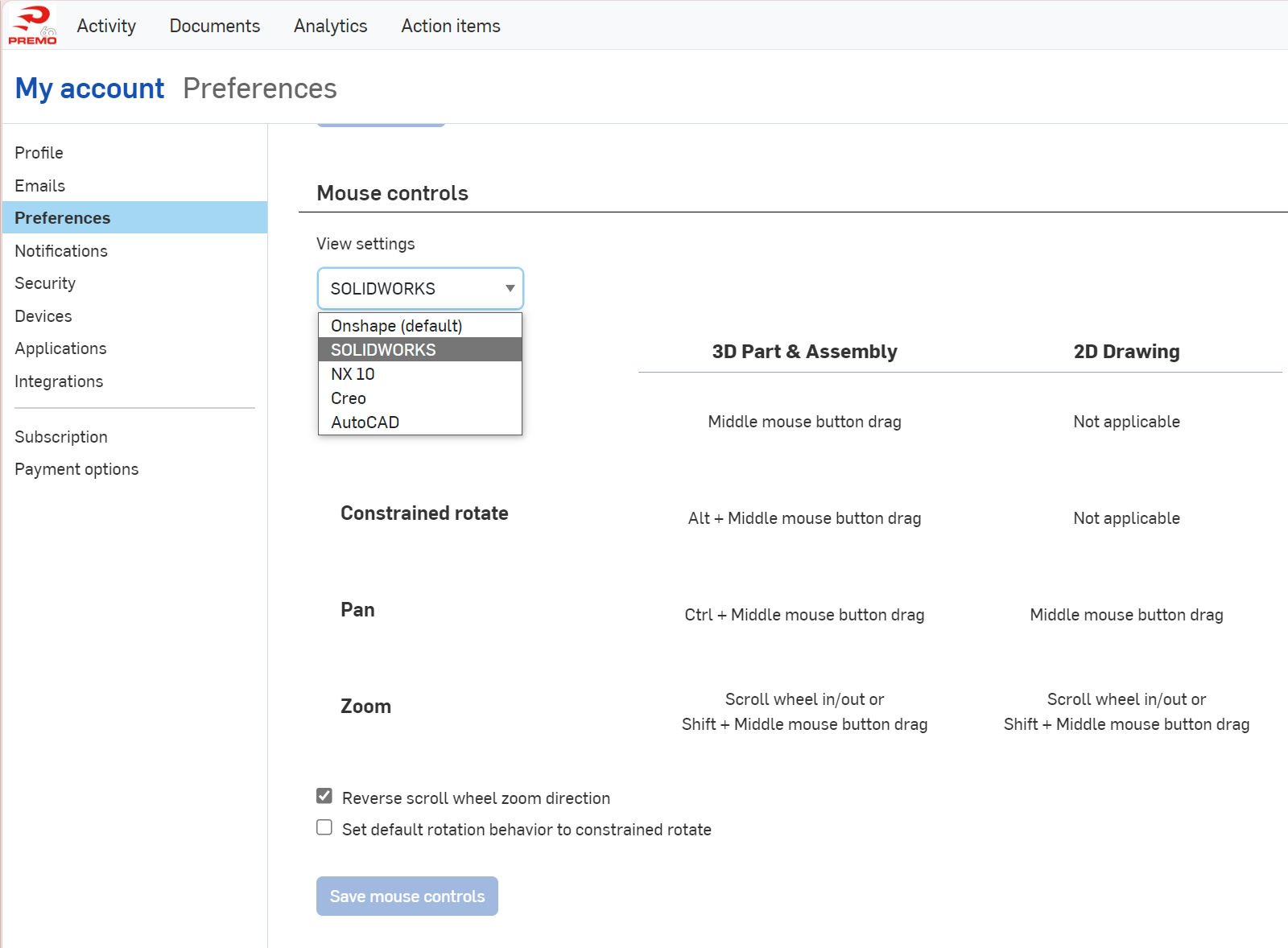

继续下滑，可以看到mouse control选项

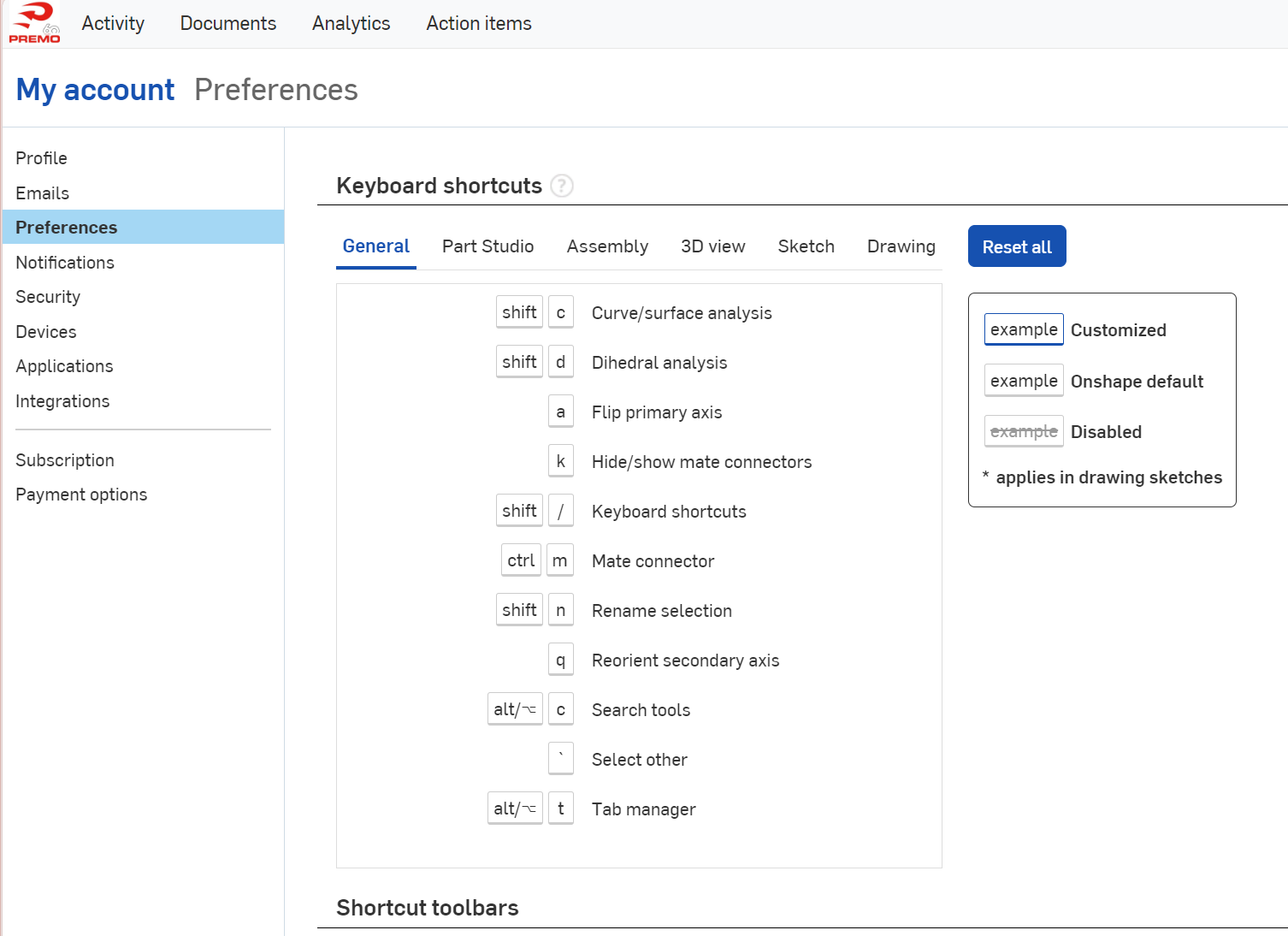

因为onshape的操作方式与solidworks有些许不同，我们可以在这直接调成solidworks的操作方式。再向下滑，可以看到一些快捷键的设置

返回主页

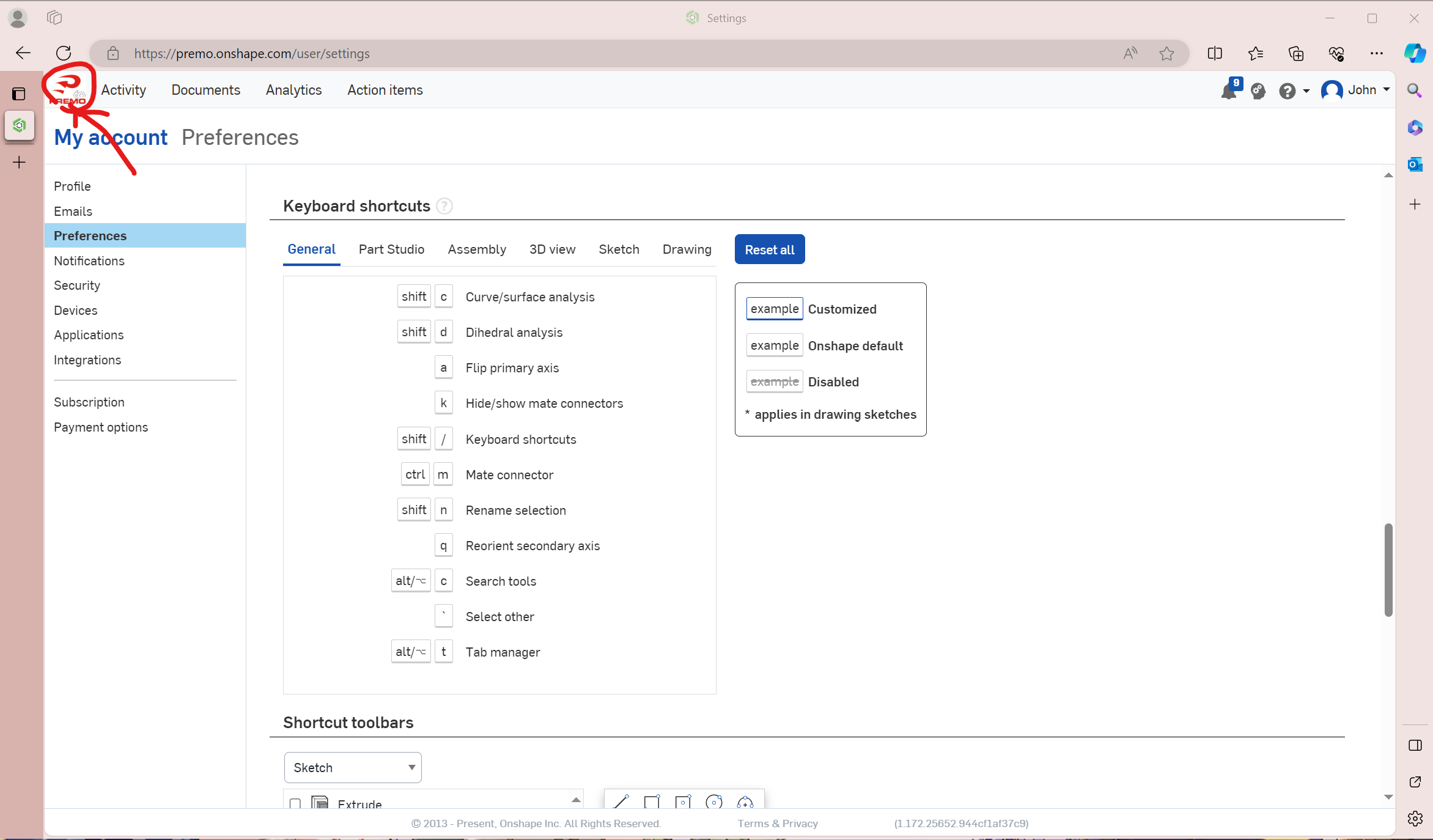

在onshape的任意页面，当我们想返回主页的时候，点击左上角premo图像（没加载出来图像也没关系，就在那个位置）即可返回主页。

开始创作

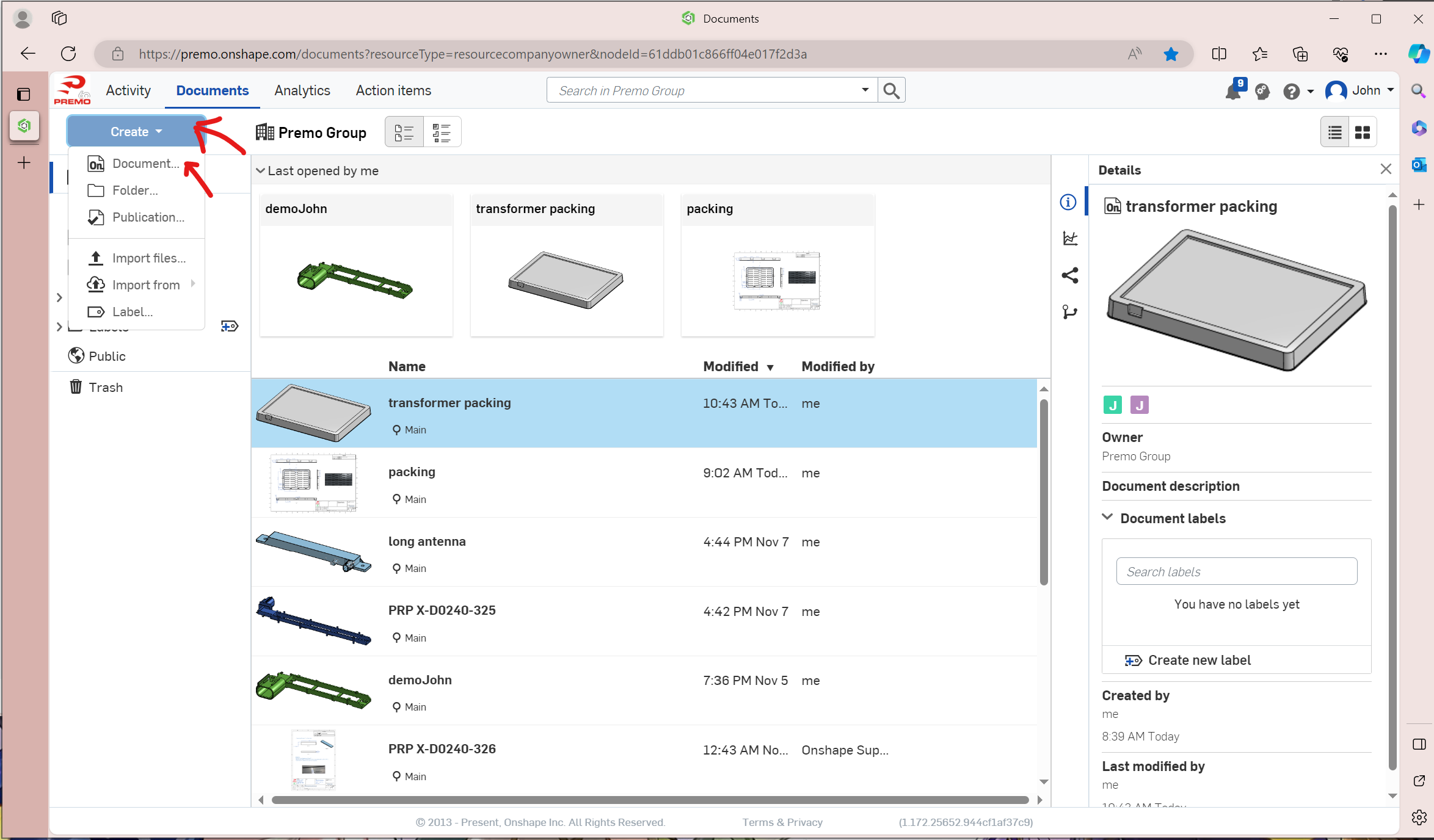

点击左上角create选项卡，根据我们的需要，选择创建文件、文件夹等其他操作

这里我们选择新建一个document

输入名称，点击create，即可进行创作

第一个作品

开始绘图

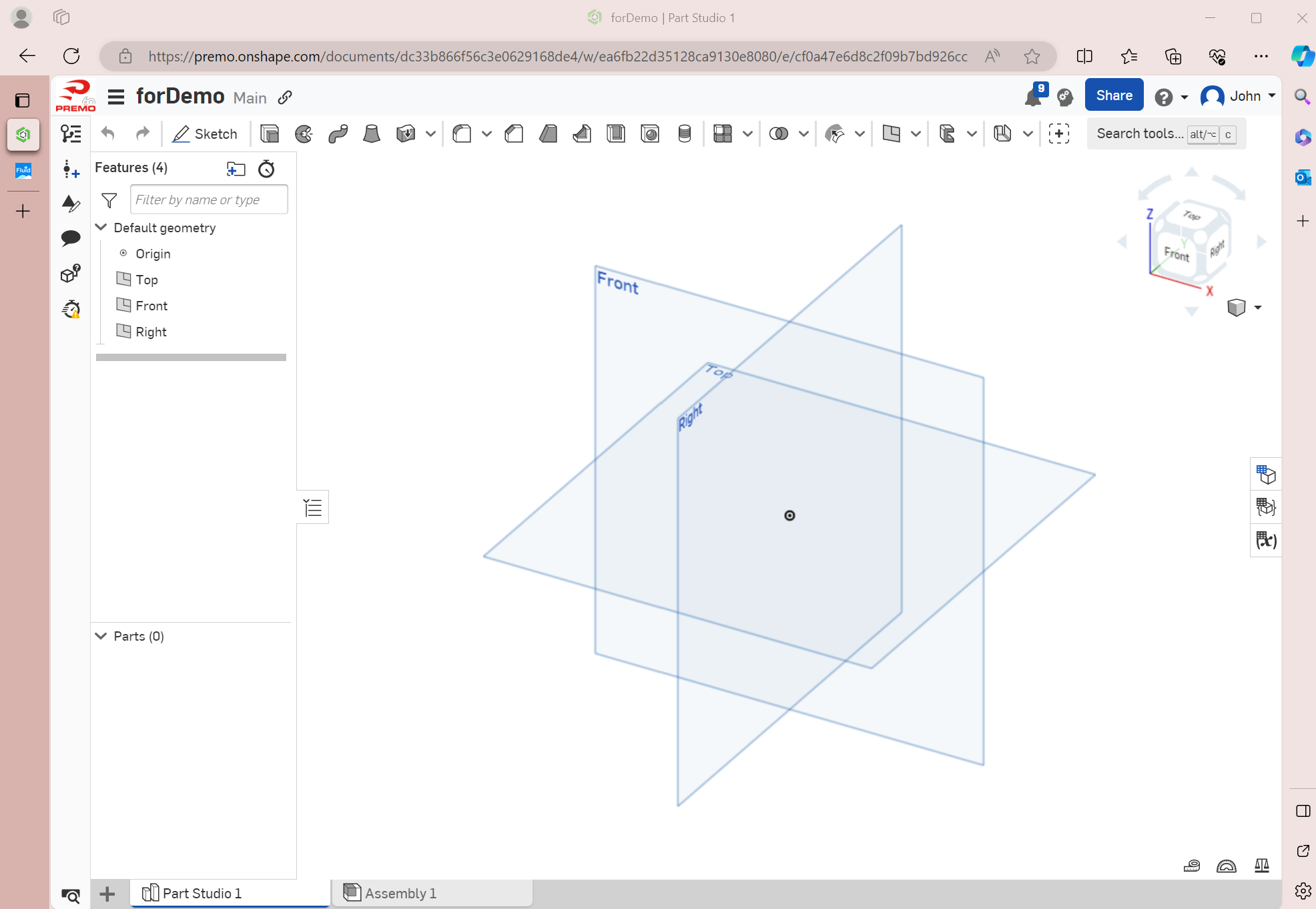

进入准备界面，点击左上角sketch，或快捷键shift+S开启绘图。(注意：onshape绘图时，左上角的sketch对话框不可关闭或确认，否则会退出编辑模式！！！)

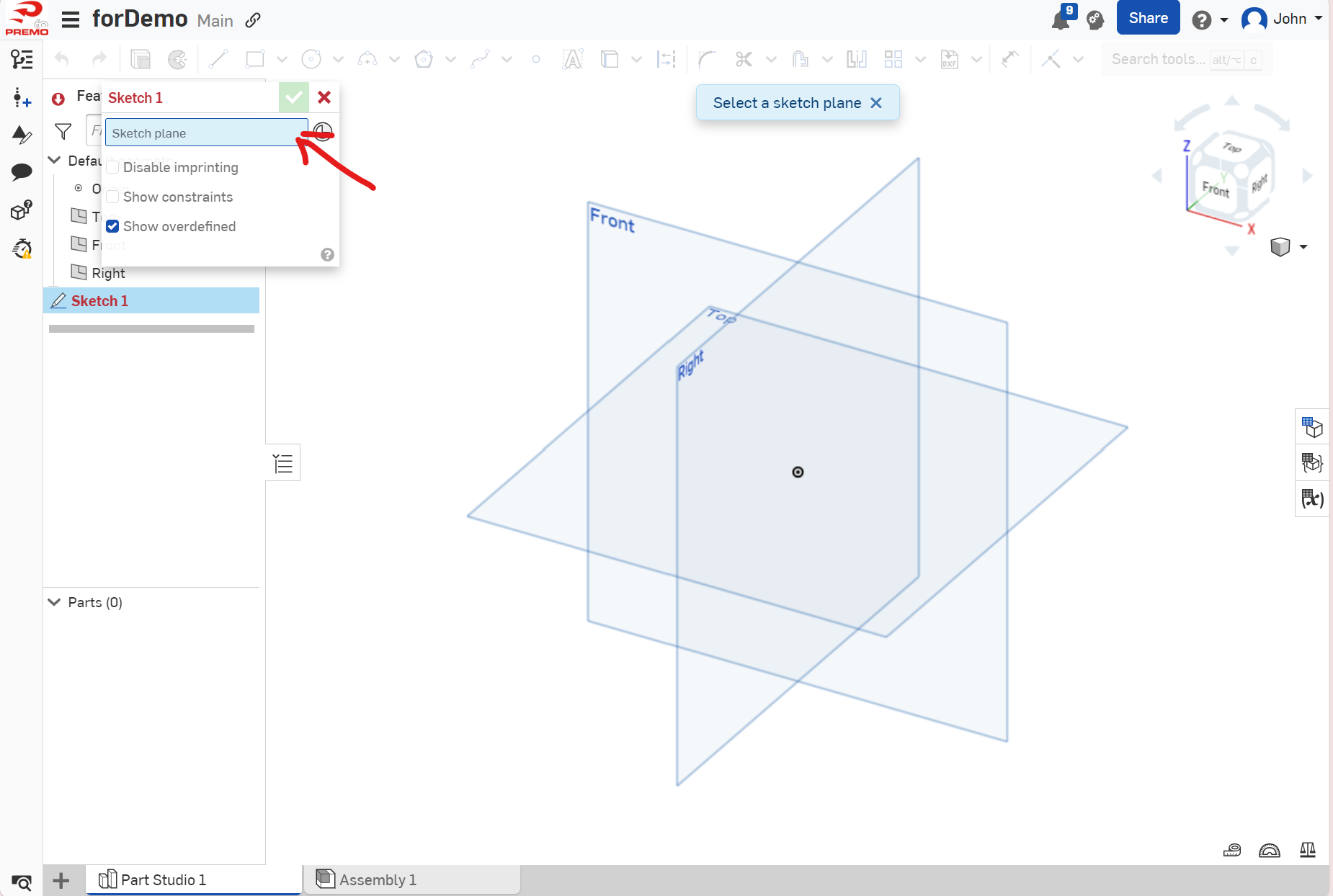

可以看到，需要先选择一个平面。可以点击需要选择的平面，或在左侧geometry栏选择。以front平面为例。

选择完平面之后，按下快捷键N，可使视角转至所选平面。之后按下快捷键P可隐藏平面（使作图界面更加清爽）。

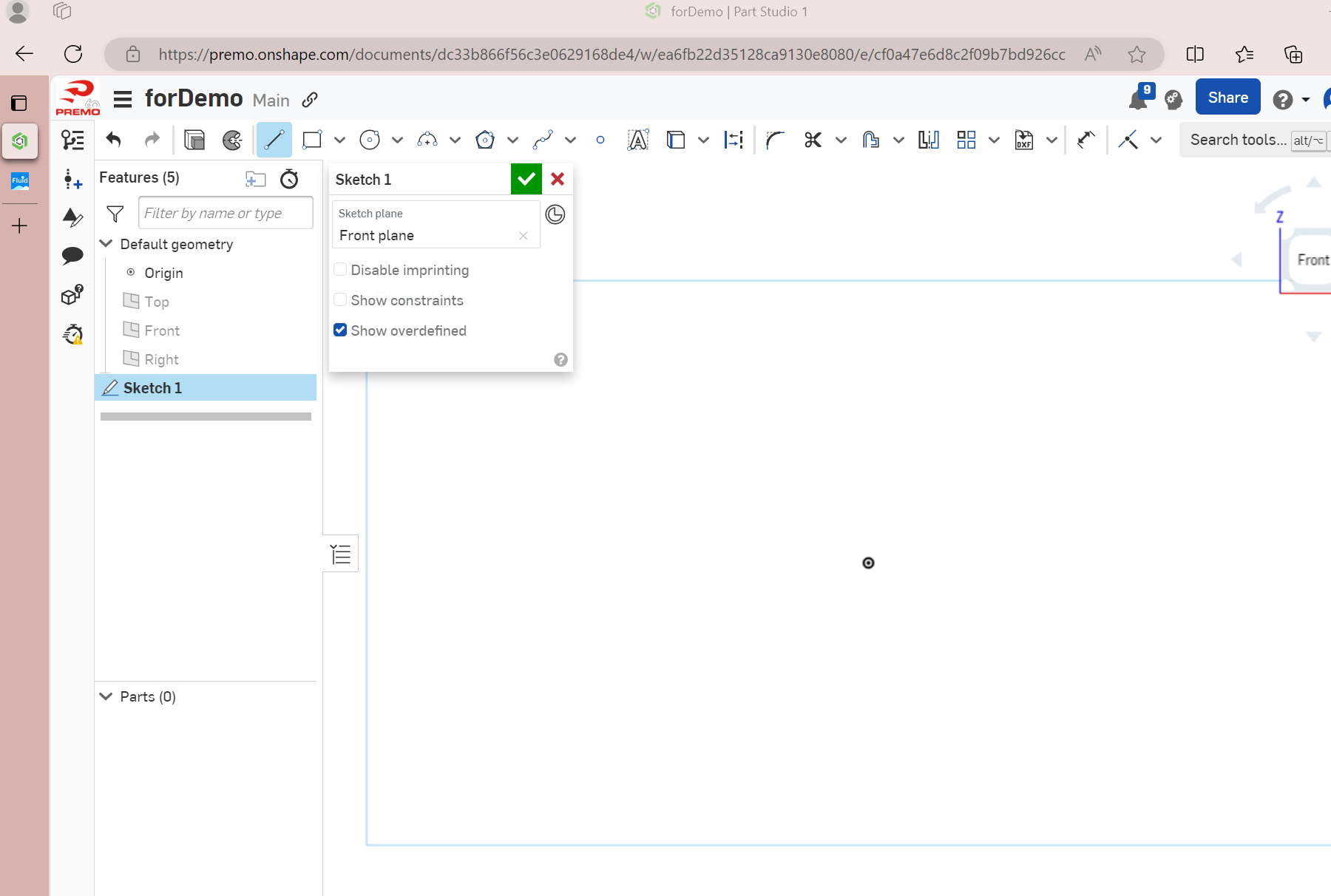

我们点击line图标，或按下快捷键L，开始画线。当line功能开启时，上方工具栏的图标会标亮。

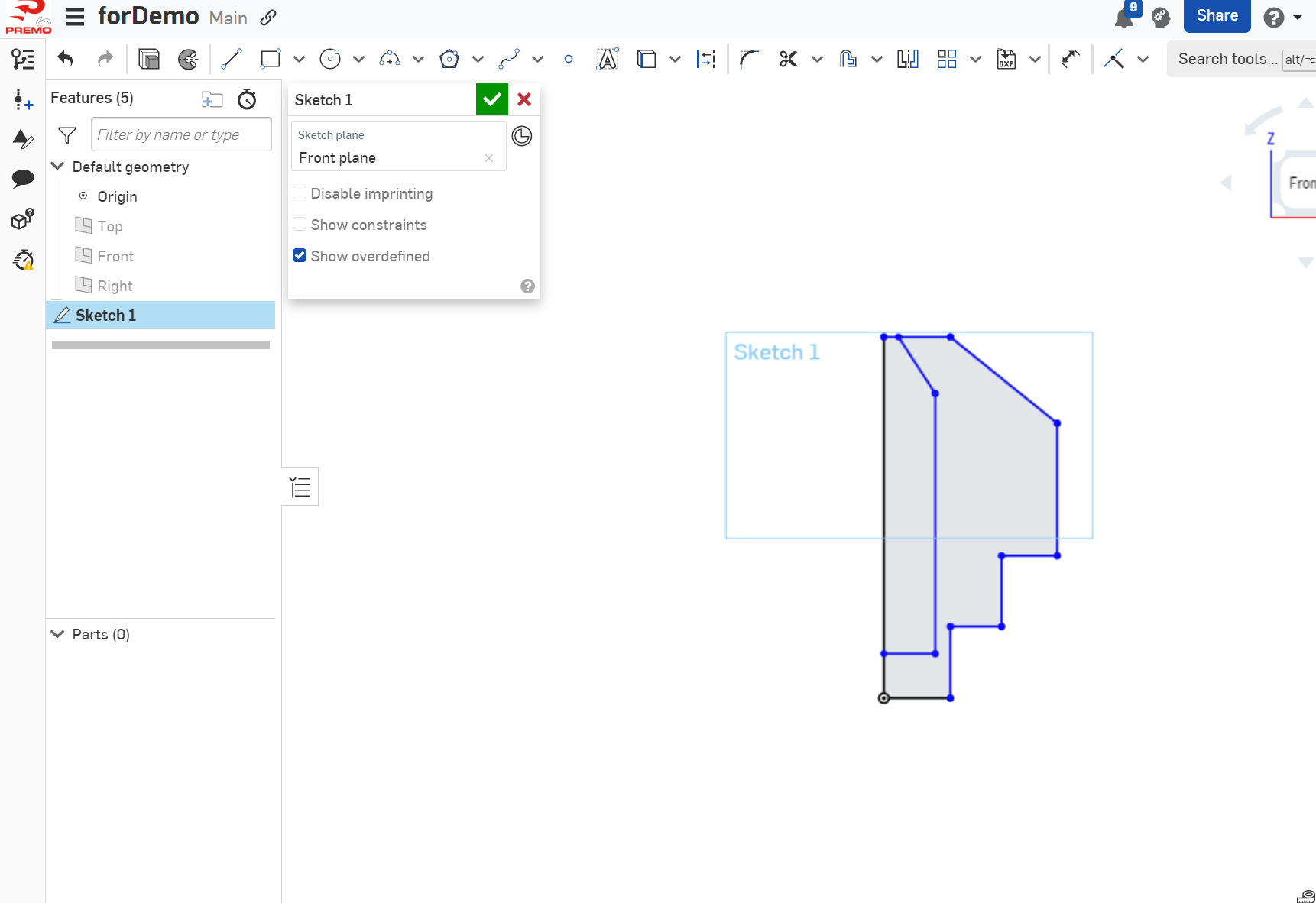

尝试画出如下所示图案，具体长度在绘画时不必在意。绘画时，通过鼠标滚轮控制缩放，按住鼠标中键进行视角旋转，按住ctrl+鼠标中键进行工作区平移。

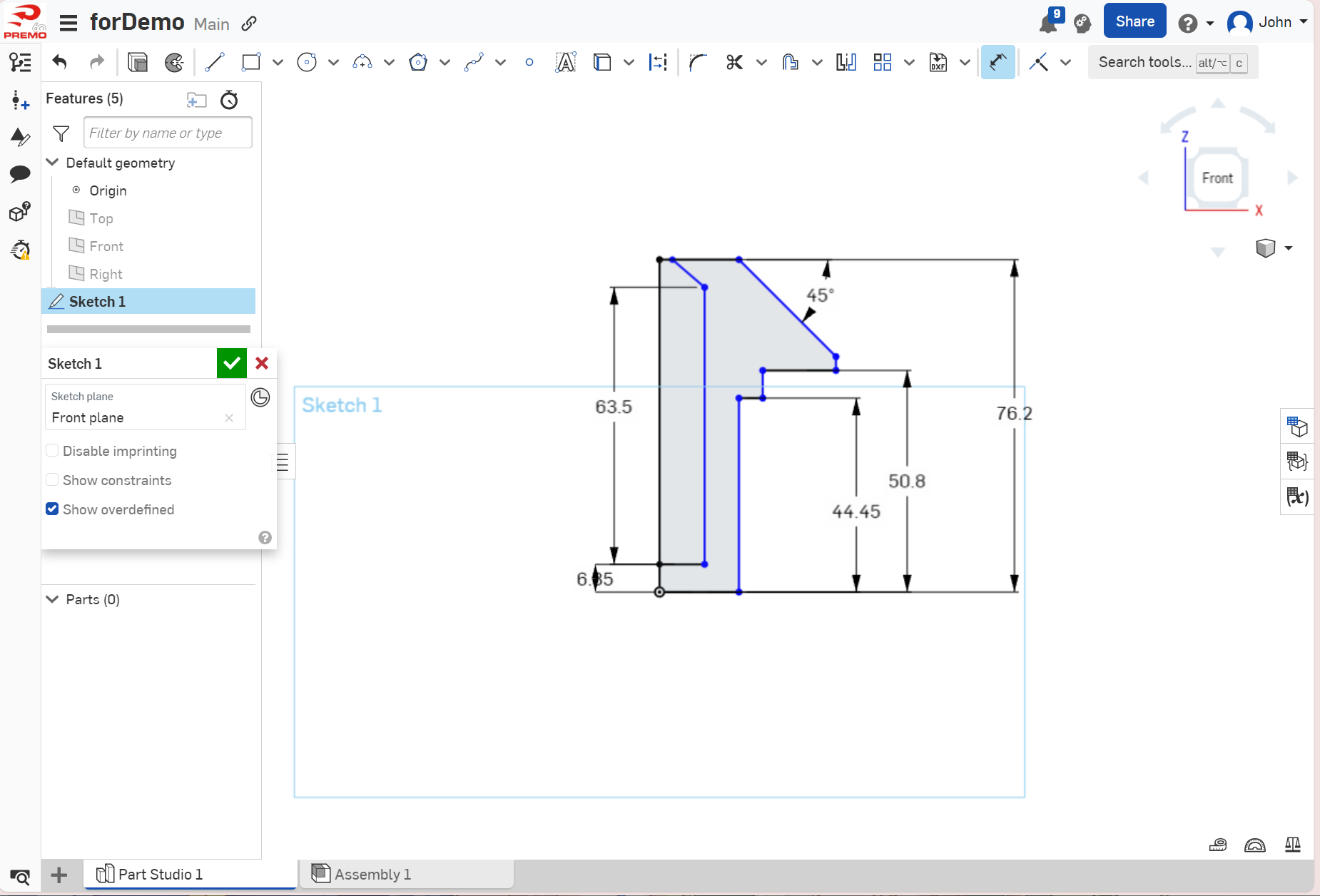

其中，蓝色线条表示未定义线条。我们可以通过尺寸标注来进行完全定义。尺寸标注可以通过点击绘图状态下的工具栏的Dimension图标，或快捷键D来进行定义。试着按以下尺寸进行定义。（标注过程中，可以按下快捷键F来使草图适合屏幕。

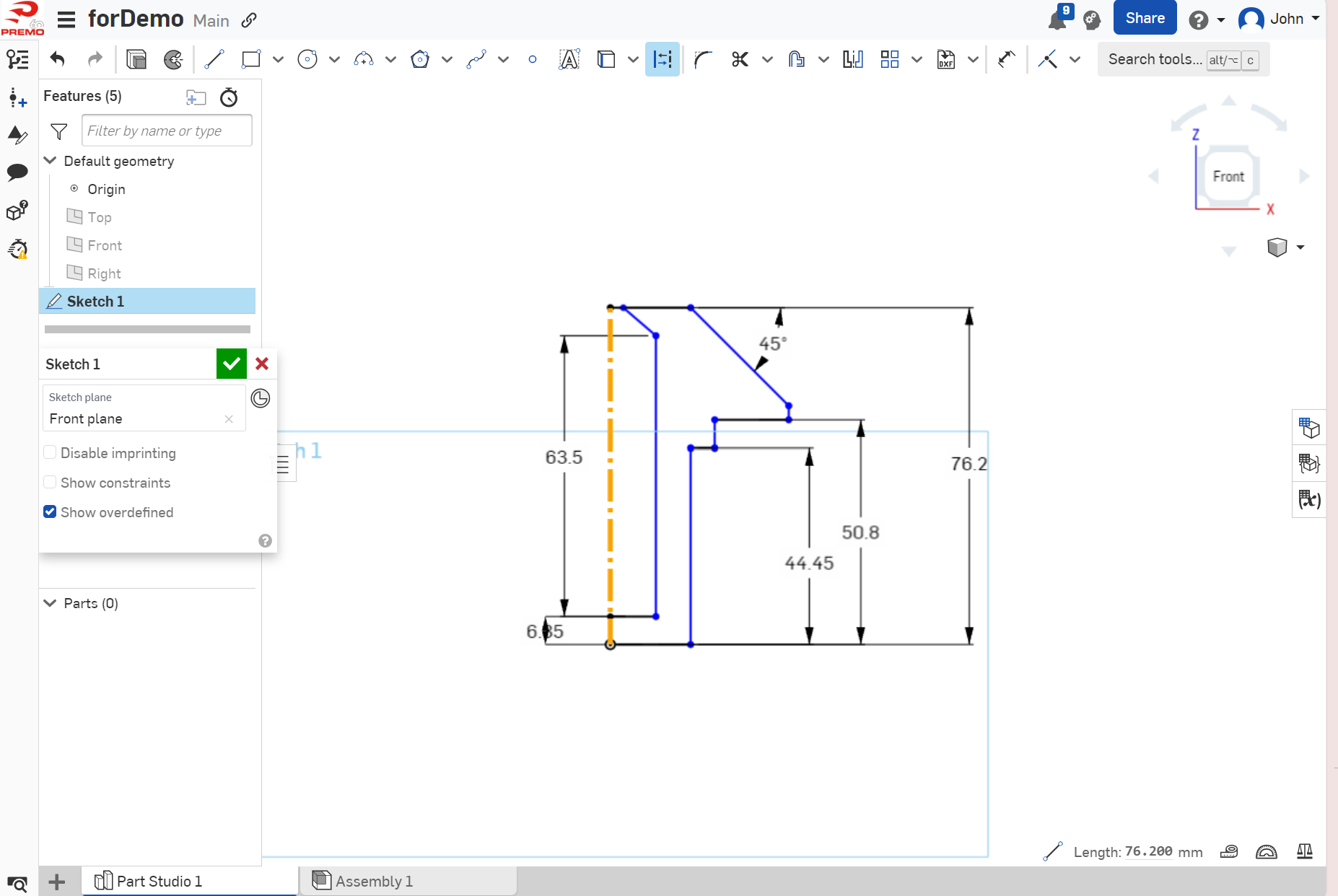

下面进行直径尺寸标注，在onshape可以通过construction图标，或先选择一条线，之后按下快捷键Q，或者选择一条线之后，点击鼠标右键，在右键菜单里选择construction，即完成构造线的设置。

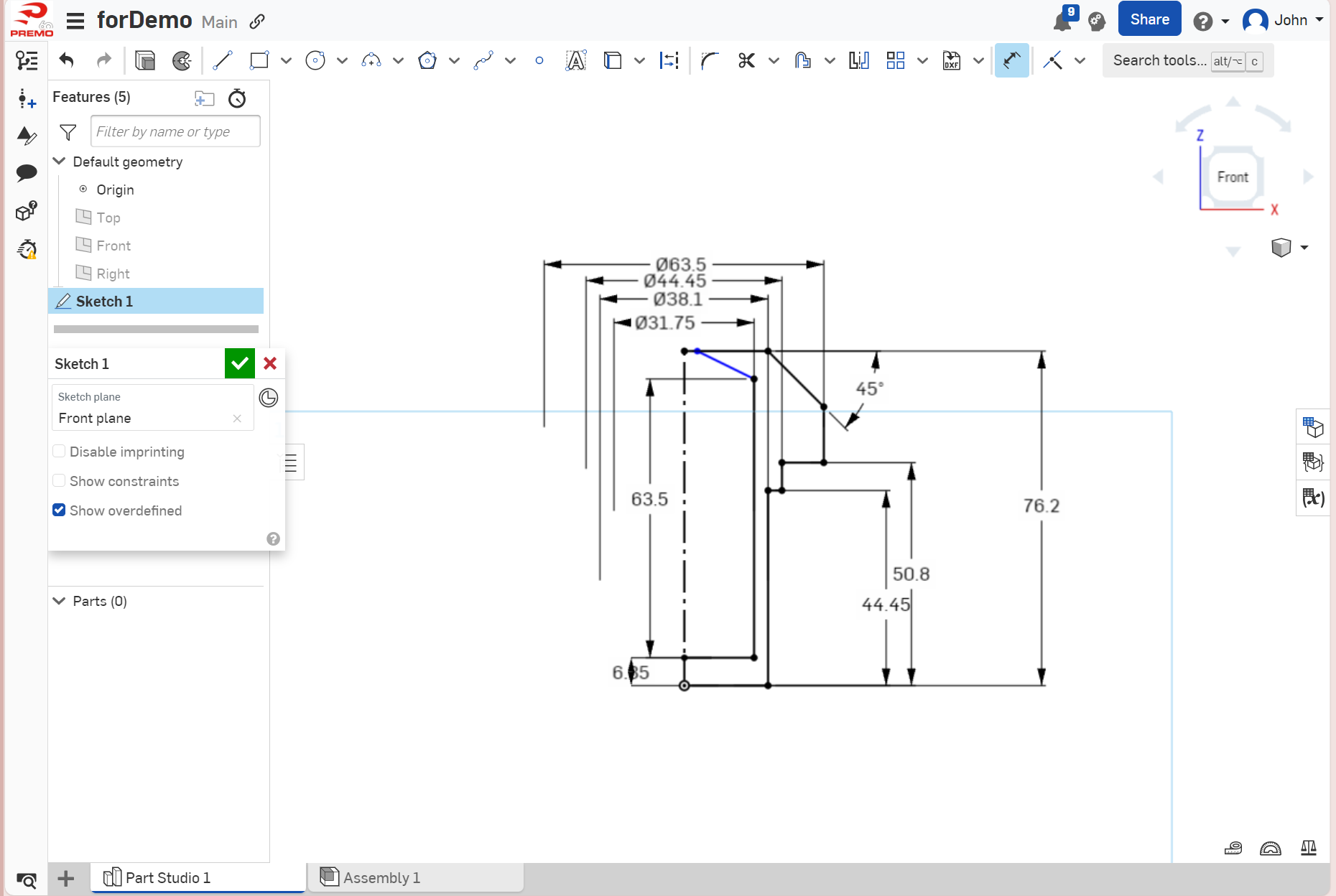

构造线完成之后，我们便可以通过利用构造线进行直径的标注了。按下快捷键D， 之后选择一条边与构造线进行尺寸标注。标注时，如果我们的鼠标停留在构造线的一侧，则得到的是半径，如果将鼠标移动到构造线的异侧，则可以得到直径。试着按以下尺寸进行直径标注。(所有直径标注完成后，可以将构造线改回实体，即取消构造线设置)

当构造线改回实体后，会出现灰色阴影，表示闭合轮廓。之后点击sketch1对话框的接受图标（就是那个绿勾），并命名为mater sketch。

旋转实体

接下来构造旋转实体。点击工具栏的revolve，或按下快捷键shift+W。

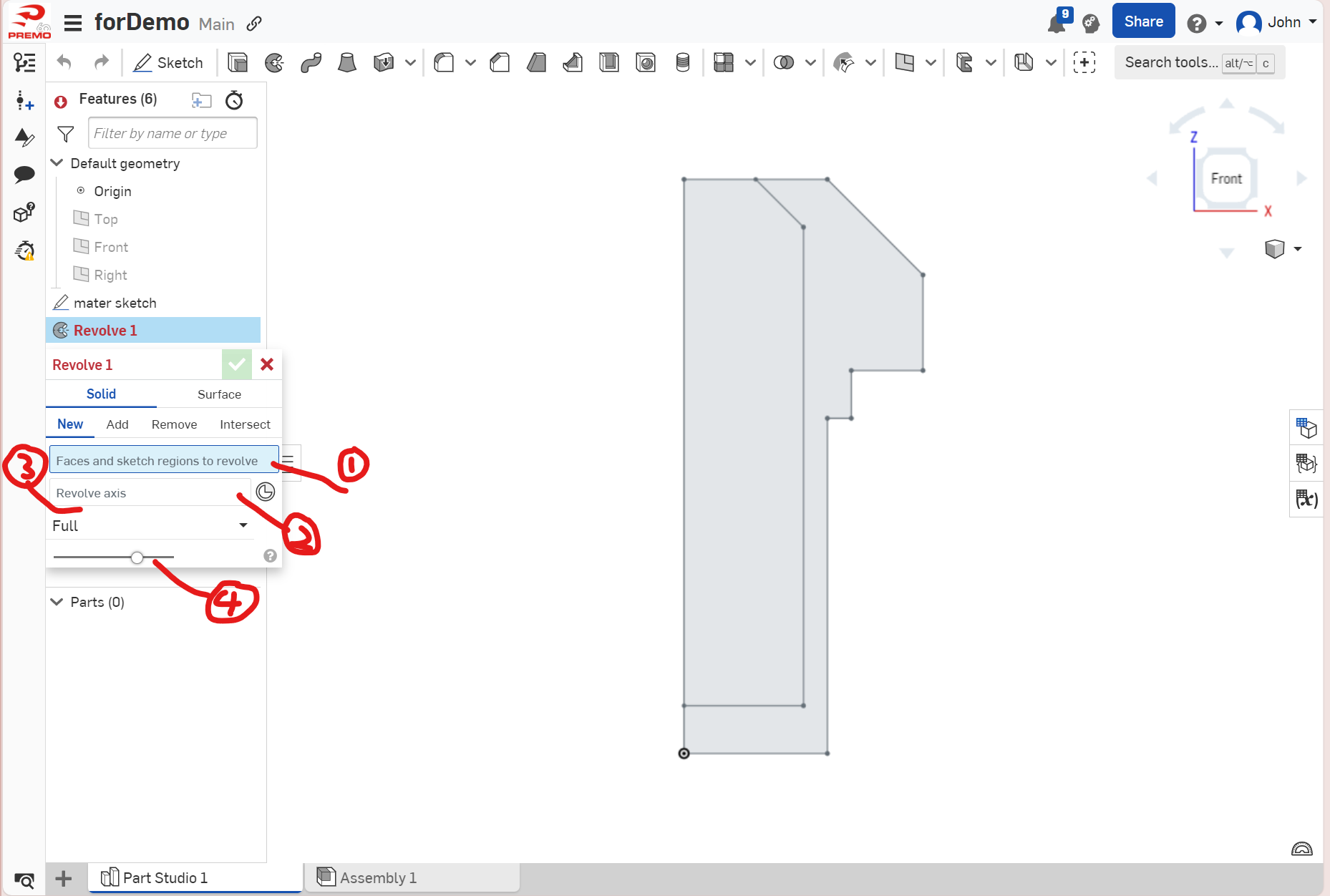

图中的1处为旋转实体，我们选择黄色部分。2处为旋转轴，选择左边线。3处为旋转程度，选择full（即360°旋转）。4处为预览清晰程度，左右拖动可进行调整。

---

to be continued…
